Rayonnages cantilever OHRA Des systèmes de stockage robustes et peu encombrants

Demande de devis  Entretien de conseil

Cantilever racking 001

La solution idéale de rayonnages pour les produits longs et /ou encombrants

Les rayonnages cantilever sont des systèmes extrêmement solides destinés au stockage des produits longs et volumineux. Ceux-ci incluent notamment les panneaux de bois, les tôles, les profilés, les poutres ou les éléments en acier, les matériaux de construction ou également les véhicules hors d'usage, ainsi que tous les types de charges lourdes.

Les rayonnages cantilever OHRA se distinguent de ceux standard par l’utilisation de profilés en acier à âme pleine conçus pour les éléments porteurs. La construction élancée de nos rayonnages permet un stockage compact sur une surface au sol réduite.

Rayonnage cantilever OHRA – flexible et personnalisé

Nous proposons des rayonnages cantilever spécifiques pour chaque produit et chaque secteur. Ils se distinguent, selon les besoins, par leur hauteur, profondeur utile, capacité de charge ou épaisseur de profilé. Tous les rayonnages cantilever sont fabriqués sur mesure conformément aux spécifications du client, revêtus par poudrage de haute qualité ou galvanisés à chaud pour le stockage extérieur. Les rayonnages cantilever sont disponibles dans diverses variantes, d’une petite ligne de rayonnage pour les charges légères aux halls de rayonnages complets où les montants servent également de structure portante pour la toiture et les murs. De nombreux accessoires, tels que les traverses de bras créant une superficie de stockage continue sans montants intermédiaires ou bras inclinés gênants pour le chargement et déchargement de la marchandise par pont roulant, font partie des prestations standard de l’entreprise certifiée. D’autres prestations de services telles que le montage de rayonnage, les calculs statiques ou la création de plans viennent parfaire l’offre.

Rayonnages cantilever OHRA – Vos avantages

  • Montants de rayonnage et bras portants en profilés IPE pleins laminés à chaud
  • Bras accrochés réglables en hauteur
  • Revêtement par poudrage de haute qualité
  • Disponibles également avec toiture, bardage arrière et gouttière pour l’extérieur
  • Version galvanisée à chaud pour le stockage à l’extérieur

Demande de devis

Le bras cantilever mobile OHRA


Rayonnages cantilever pour charges lourdes

OHRA ne se déforme pas. Les charges lourdes sont un défi pour chaque rayonnage, sauf pour le système cantilever OHRA. Les avantages produits de notre système de rayonnage sont plus qu'évidents avec les exigences croissantes en termes de charge. Le rayonnage cantilever OHRA maîtrise facilement les charges les plus lourdes avec le bras portant standard qui supporte jusqu’à 2 500 kg et les montants jusqu’à 10 000 kg.

Qu'il s'agisse de pierres, de tubes d’acier, de tôles, de paquets de bois, de bobines ou de lourdes palettes pour matériaux longs, d’un stockage à l'intérieur d’un bâtiment ou à l'extérieur, nos conseillers spécialisés conçoivent pour vous la solution de stockage optimale. Les rayonnages OHRA répondent à vos exigences techniques et tiennent compte des normes en vigueur.

Rayonnages OHRA - plus de 40 ans d’expérience

Bénéficiez de notre longue expérience en tant que concepteur et fabricant de systèmes de rayonnage. L’expérience de plus 40 ans du fabricant européen de systèmes de rayonnage OHRA est à votre service. Nous solutionnons pour vous des situations de stockage complexes grâce à une large gamme d’accessoires ou des formules sur mesure telles que les rails de guidage en liaison avec des chariots pour allées étroites.

Avec un rayonnage cantilever OHRA, chacun de vos produits reste directement accessible et peut être stocké et déstocké par grue, chariot élévateur, chariot pour allées étroites ou transstockeur. À pleine charge, les rayonnages OHRA demeurent durablement stables et garantissent un niveau élevé de sécurité pour votre personnel et vos clients.

Rayonnages OHRA pour charges lourdes – vos avantages

  • Montants de rayonnage et bras portants en robustes profilés IPE pleins laminés à chaud
  • Bras accrochés réglables en hauteur
  • Solutions sur mesure
  • Durablement stables et sûrs

Demande de devis

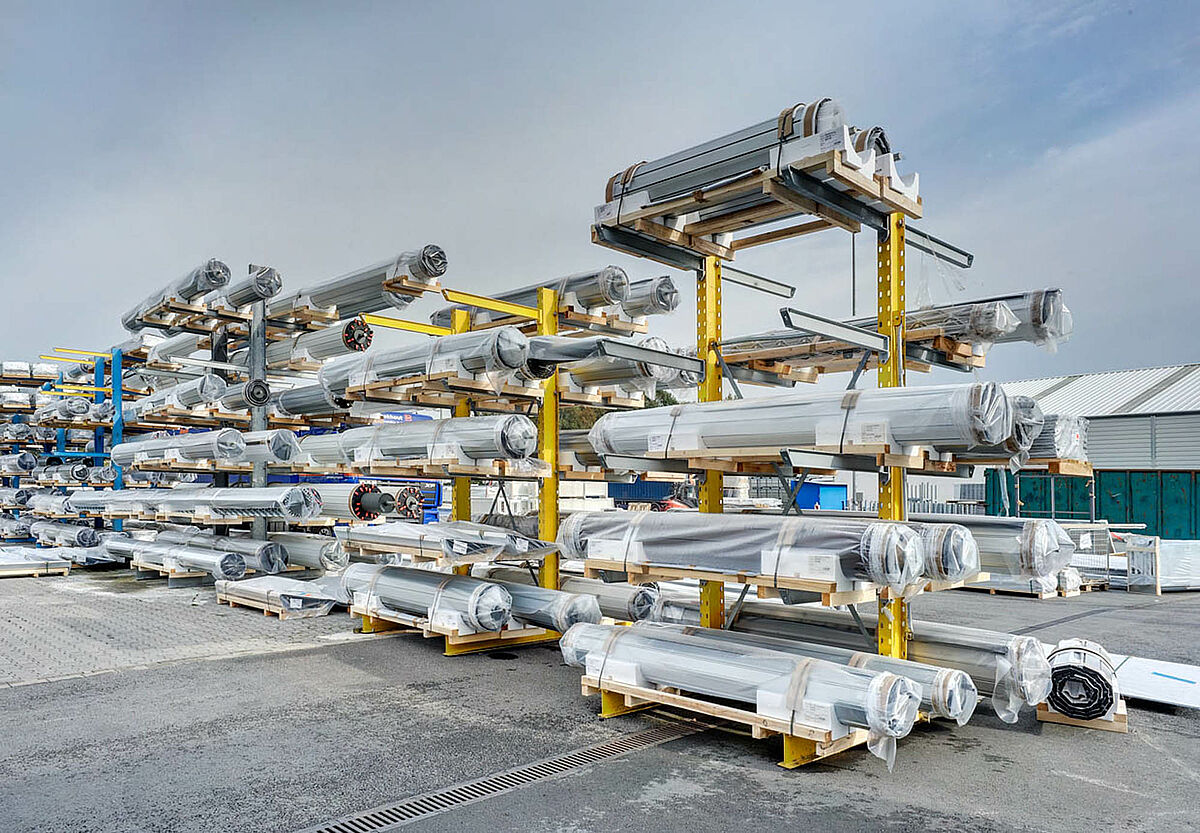

Rayonnages cantilever pour charges légères

Il faut distinguer les rayonnages cantilever pour charges légères entre ceux fonctionnant avec des chariots ou manuellement. Dans le commerce de l’aluminium ou du plastique, les charges déplacées et entreposées sont légères. Comme pour les rayonnages pour charges lourdes, le client requiert néanmoins très souvent aussi une exploitation optimale de l'espace et une solution technique. Cela peut prendre la forme d’un rayonnage cantilever classique, mais aussi d’un entrepôt à allées étroites, automatisé ou mobile. Les objectifs qui devront être réalisés dans votre projet sont déterminants.

Rayonnages cantilever manuels d’OHRA

Les rayonnages qui se commandent ou se déplacent manuellement sont particulièrement présents dans les ateliers de menuiserie et de charpente, mais aussi dans les secteurs de l’aménagement intérieur et de la transformation des métaux. Ces domaines utilisent des rayonnages cantilever légers pour la préparation des commandes de panneaux ou profilés individuels, le rangement et la gestion du processus de production. La hauteur, la profondeur de rayonnage et les charges des bras porteurs sont entièrement configurables, la hauteur des rayonnages cantilever manuels étant souvent configurée à 2 000 ou 2 500 mm avec une profondeur utile de 600 ou 800mm. Si le client le souhaite, nous équipons les rayonnages d’un socle mobile, de roulettes et/ou de tablettes comme solution mobile pour le transport interne. Toute la gamme d’accessoires standard est aussi disponible ici. La livraison de tous les rayonnages comprend les éléments de fixation et les ancrages.

Rayonnages OHRA pour charges légères – vos avantages

  • Adaptation individuelle à toutes les exigences
  • Bras accrochés réglables en hauteur
  • Manipulation aisée
  • Grand choix d’accessoires standard

Demande de devis

Cantilever racking for storing steel

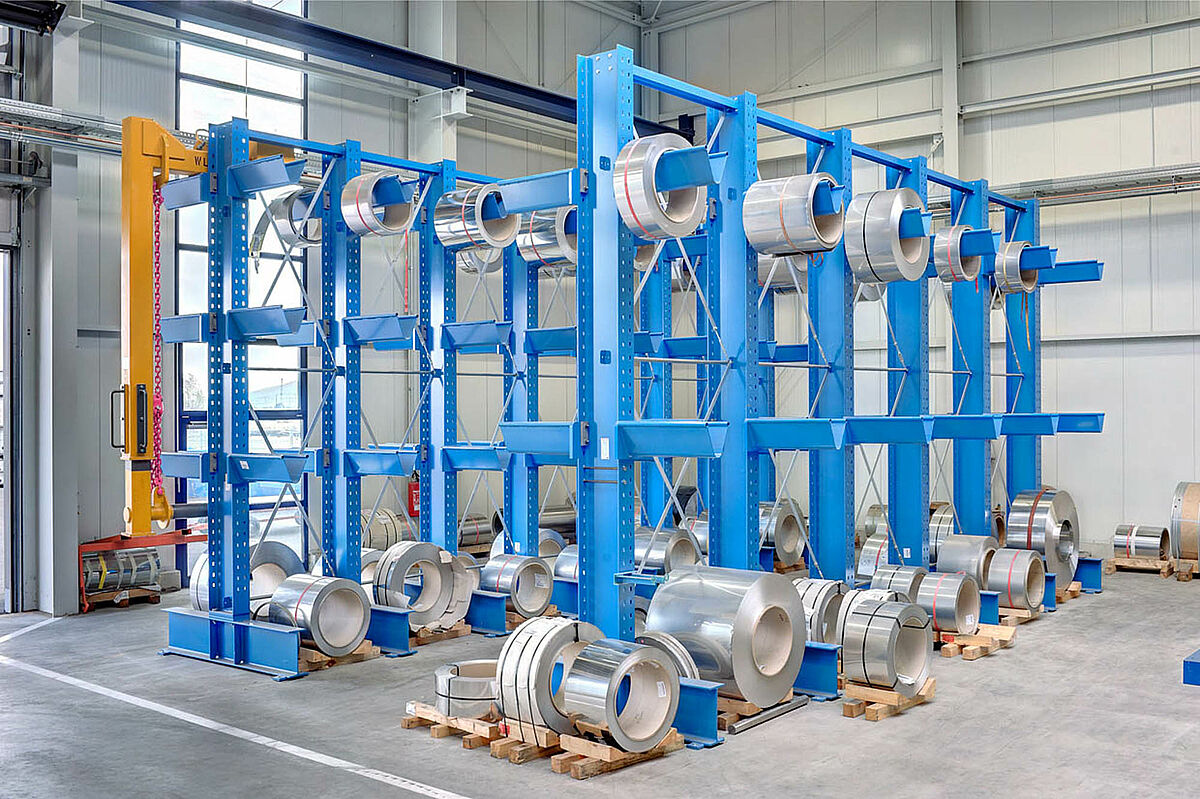

Cantilever racking for storing metal rings. Coils and wire rings can also be stored.

Rayonnages cantilever avec toiture

Les rayonnages cantilever avec toiture constituent le choix idéal pour le stockage extérieur des produits longs qui ne doivent pas être obligatoirement entreposés dans un hall. Nous intégrons dans le calcul statique du système de rayonnage, outre les caractéristiques de charge, les contraintes de vent et de neige de votre région et dimensionnons les profilés et la toiture en conséquence. Dès le début de votre projet, nous vous apportons nos conseils : de la planification à la couverture de toit. Nous vous apportons par ailleurs notre soutien dans les démarches à accomplir pour le permis de construire - sur demande avec les plans et calculs statiques.

Rayonnage OHRA avec toiture – stockage fonctionnel à l’extérieur

Pour l’usage extérieur, les rayonnages cantilever avec toiture sont fournis au choix, conformément à vos exigences, en version haute qualité galvanisée à chaud ou revêtue par poudrage. Nous proposons une protection supplémentaire contre les intempéries sous forme de bardages arrières et latéraux en tôle ou en bois, de filets paragrêle ou des systèmes de volets verrouillables. La couverture de toiture et le système de drainage font également partie de notre éventail de prestations mais peuvent être réalisés par le client. L’inclinaison de la toiture peut être adaptée individuellement en fonction du système de drainage et des caractéristiques du chariot élévateur. Les rayonnages cantilevers robustes combinés à notre vaste savoir-faire en matière de rayonnage avec toiture et bardage nous permettent de trouver une solution adéquate pour votre nouvel entrepôt. Utilisez votre terrain extérieur pour stocker vos produits longs ou vos charges lourdes.

Rayonnages cantilever OHRA avec toiture – vos avantages

  • Montants de rayonnage et bras portants en profilés IPE pleins laminés à chaud
  • Bras accrochés réglables en hauteur
  • Disponibles également avec toiture, un paroi et système de drainage pour l'extérieur
  • Version standard galvanisée à chaud pour l’entrepôt extérieur
  • Calculs statiques disponibles pour les permis de construire

Demande de devis


Rayonnages cantilever sur bases mobiles

Les rayonnages cantilevers sur bases mobiles permettent l’exploitation la plus efficace de la superficie disponible de votre entrepôt. Selon la version choisie, il est possible d’augmenter jusqu’à 100% la capacité de stockage. Les systèmes mobiles sont idéaux pour les marchandises encombrantes à faible fréquence de rotation. Les rayonnages sont montés pour cela sur des bases mobiles pouvant atteindre une longueur de 70 mètres. Ils peuvent s’écarter manuellement ou par télécommande radio sur des rails de guidage pour ouvrir l’allée souhaitée.

Rayonnages OHRA – mobiles sur supports

Les bases des rayonnages mobiles se déplacent sur des rails posés préalablement sur le sol de l‘entrepôt. Il est possible également de monter ultérieurement les rails et les bases mobiles pour vos rayonnages cantilever OHRA existants dans l’entrepôt. Le soir, les rayonnages mobiles sont amenés en position de nuit qui rend impossible l’accès non autorisé avec des chariots élévateurs. La sécurité fiable et les standards éprouvés sont donc aussi d'une grande importance pour les rayonnages mobiles. Les rayonnage cantilever OHRA mobiles satisfont aux dispositions de la directive BGR 234 de la Berufsgenossenschaft (caisse professionnelle de prévoyance professionnelle en Allemagne) et aux normes CE.

Rayonnages OHRA mobiles – vos avantages

  • Extension de jusqu’à 100% de la capacité de stockage
  • Pilotage sur radiocommande
  • Possibilité de monter ultérieurement les rails dans l’entrepôt
  • Sécurité selon la directive BGR 234 et CE

Demande de devis

Effective warehouse systems by RBB Aluminium


Mezzanines sur rayonnages cantilever

La combinaison des robustes rayonnages cantilever OHRA d’une part et, d’autre part, des mezzanines multiniveaux peu encombrantes se traduit par un système de stockage parfait offrant un niveau de préparation des commandes, une surface de vente ou un poste de travail. Grâce aux solutions flexibles d’OHRA, votre matériel entreposé reste directement accessible et peut être géré efficacement sans moyens de transport.

Utiliser les rayonnages cantilever OHRA comme mezzanine de stockage

Qu'il s'agisse d’une mezzanine superposée ou intermédiaire – les rayonnages cantilever servent de supports à la mezzanine. Profitez de la flexibilité des rayonnages cantilever OHRA pour exploiter l'espace disponible jusqu'au plafond et créer des possibilités idéales de stockage. De la statique au montage sur place, nous vous offrons un service complet pour votre rayonnage OHRA.

Rayonnages OHRA sur supports mobiles – vos avantages

  • Montants de rayonnage et bras portants en profilés IPE pleins laminés à chaud
  • Solution parfaite comme entrepôt de préparation des commandes de produits longs
  • Utilisation optimale de l'espace
  • Bras accrochés réglables en hauteur

Demande de devis


Rayonnages à bras inclinés

Le rayonnage à bras inclinés polyvalent offre une autre possibilité de stocker des produits longs au moyen d’un pont roulant. Les bras portants de ce type de rayonnage OHRA inclinés à 20° supportent jusqu’à 800 kg de charge par bras. Le paquet de produits longs s'engage ainsi dans le compartiment prévu à cet effet. Les tubes permettent de préparer différents lots puis de les transporter par chariot élévateur ou par pont roulant.

Rayonnages à bras inclinés OHRA – Vos avantages

  • Montants de rayonnage et bras portants en profilés IPE pleins laminés à chaud
  • Robustes bras inclinés accrochés
  • Broches enfichables de préparation de commande et casiers inclus comme accessoires standard

Demande de devis

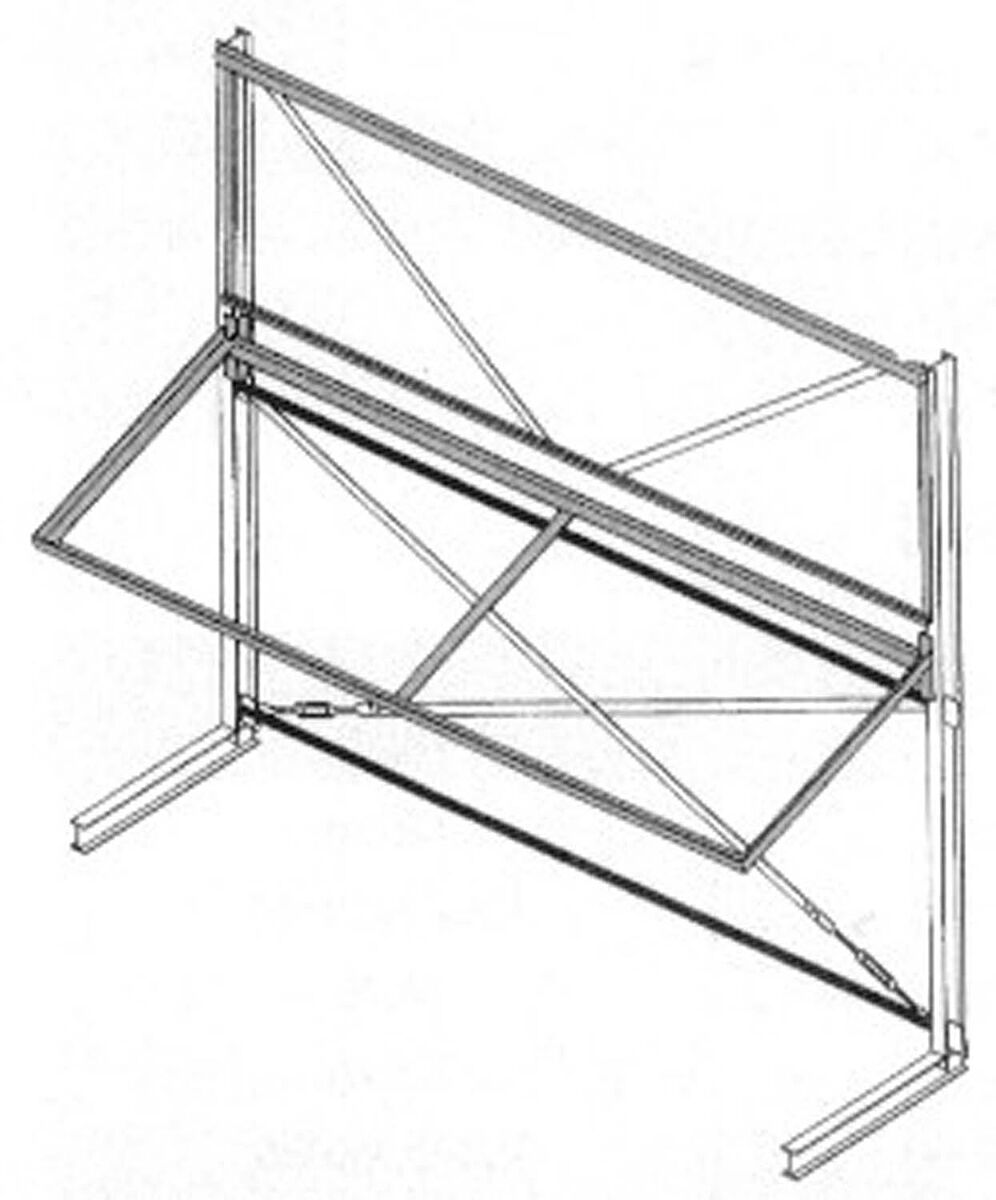

Rayonnage de présentation pour carrelage complet

Le secteur ou les magasins de bricolage utilisent le rayonnage cantilever OHRA comme étagères de présentation et d’approvisionnement de carrelages, stratifiés et parquets. La construction robuste et les surfaces de présentation inclinées de 20° faciles à monter garantissent une parfaite présentation des produits. La hauteur totale standard est de 2 650mm. La longueur de rayonnage de 2 800 mm permet de placer 3 europalettes côte à côte.

Rayonnages sapin OHRA – vos avantages

Montants de rayonnage et bras portants en profilés IPE pleins laminés à chaud Surface de présentation inclinée de 20° Revêtement par poudre de haute qualité

Demande de devis


Caractéristiques techniques

La construction de nos rayonnages est réalisée en profilés laminés à chaud de forte épaisseur qui sont extrêmement résistants et ayant une grande longévité. Les composants essentiels (montants, bras et pieds de colonnes) sont laqués d'une poudre époxy cuite au four. Tous les autres composants sont zingués.

Pour une installation extérieure les composants sont galvanisés à chaud par immersion.

Caractéristiques du produit - Bras à accrochages mobiles:

  • accrochage des bras tous les 100 mm
  • bras mobiles vers le haut et vers le côté (p.ex. notre type K60-K+H),  protection du bras et de la marchandise stockée
  • accrochage et décrochage simple et rapide, pratiquement à l'horizontale
  • accrochage de haute sécurité en fer forgé spécialement trempé
  • stockage sans problème sur toute la longueur des bras, pas d'endommagement pendant chargement et déchargement
  • arrondis en extrémité de bras
  • arrondis avec perçage pour butée éventuelle
  • préparée pour utilisation d'une vis de réglage

Colonnes avec protection de pieds: p.ex. K60 K+H

  • colonnes percées tous les 100mm (préparation des pieds simple face pour utilisation en double face)
  • stockage sans problème sur toute la longueur des pieds, pas d'endommagement pendant chargement et déchargement
  • possibilité de remplacement sans problèmes en cas de transformation de votre stockage ou si il y a nécessité de maintenance
  • protection des pieds pour ne pas abîmer les roues du chariot (système K60)

Nos systèmes de stockage sont conformes à la norme DIN EN 1090 et les normes courantes de la Caisse de Prévoyance des Accidents du Travail pour les entrepôts et machines (BGR 234).

À cause de la grande importance de sécurité des systèmes de rayonnages, nous disposons depuis 1994 la certification soudure de haute qualité et n'employons dans notre usine que des soudeurs confirmés.

Accessoires pour les rayonnages cantilever OHRA

Divers accessoires sont disponibles pour la configuration avancée de votre rayonnage OHRA. Ceux-ci peuvent être fournis ultérieurement ou lors de la passation commande. Ils incluent les caillebotis, les arrêts de bras légers ou lourds, les traverses de bras, les potences et bien plus encore. Vous trouverez ci-dessous une sélection des solutions réalisées.

Références pour les rayonnages cantilevers

Maderas Besteiro
Thyssen
Arabesque
Rubio Careco
Ulma
Maderas Besteiro

Maderas Besteiro

Chez Maderas Besteiro, les rayonnages cantilever OHRA permettent le stockage efficace de bois dotés d’une longueur allant jusqu’à 13,5 mètres ; des rayonnages à palettes adaptés individuellement avec jusqu’à 15 niveaux de stockage offrent par ailleurs beaucoup de place pour la grande variété de stratifiés haute pression (HPL). En comparaison au stockage au sol d’origine et des rayonnages obsolètes, Maderas Besteiro a pu augmenter ses capacités de stockage de 20 pour cent sur la même surface de stockage, accélérer de 30 pour cent les processus de stockage et de déstockage et réduire de 70 pour cent les dommages au niveau de la marchandise stockée.

À l’exemple de réussite

Thyssen

Thyssen

Une installation de rayonnages mobiles de thyssenkrupp Materials Hungary vieille de 17 ans a pu être remise au goût du jour grâce au Retrofit.. OHRA a remplacé les pièces mécaniques usées et modernisé l'ensemble de l'électrotechnique. La modernisation garantit que l'installation pourra continuer à fonctionner avec une grande disponibilité. Le concept de commande et le système de sécurité correspondent à nouveau à l'état actuel de la technique - l'installation modernisée répond ainsi aux mêmes exigences qu'une installation neuve, mais n'a nécessité qu'une fraction de l'investissement.

À l’exemple de réussite

Arabesque

Arabesque

Arabesque, le plus grand distributeur de matériaux de construction et de produits de finition en Roumanie, a considérablement augmenté ses capacités de stockage : Dans un nouvel entrepôt à Bucarest, les rayonnages cantilever d'OHRA atteignent une longueur totale de plus de 250 mètres et une hauteur allant jusqu'à 5.280 millimètres. La nouvelle installation de rayonnages nécessite beaucoup moins de surface que l'entreposage au sol, de sorte qu'Arabesque dispose à nouveau de capacités suffisantes pour étendre et élargir sa gamme de produits. Ainsi, les exigences des clients pourront continuer à être satisfaites de manière fiable à l'avenir.

À l’exemple de réussite

Rubio Careco

Rubio Careco

Le recycleur français de voitures RUBIO a quintuplé ses capacités de stockage de véhicules hors d'usage grâce au système de rayonnages OHRA sur un emplacement spécifique. Les 108 rayonnages cantilever double face nouvellement installés offrent une capacité de charge allant jusqu'à 2.200 kilogrammes par niveau de stockage soit 11.000 kilogrammes par côté. Pour une hauteur de rayonnage de 7.600 millimètres, cinq niveaux de stockage ont été réalisés. Ainsi, il est aujourd'hui possible de stocker 1080 voitures au lieu de 216 sur la même surface - et ce de manière nettement plus sûre et efficace que lors d’un entreposage au sol.

À l’exemple de réussite

Ulma

Ulma

ULMA Construction a créé de nouvelles capacités de stockage pour les panneaux de coffrage en installant un rayonnage cantilever OHRA. Le rayonnage extérieur de 58 mètres de long, doté d'un toit et de bardage arrière, a été spécialement adapté aux différentes dimensions des panneaux de contreplaqué en faisant varier les entraxes au sein du rayonnage. Ainsi, chaque dimension de panneau peut être stockée sans que les panneaux ne fléchissent pendant le stockage.
